Wybór geowłókniny – Jaki rodzaj pod nawierzchnię z kruszywa?

Zastanawiasz się, jak zbudować trwałą drogę czy podjazd z kruszywa? W końcu nikt nie chce, żeby nawierzchnia szybko się rozpadła, osiadała i wymagała ciągłych, drogich remontów. Na szczęście jest na to sposób: geowłóknina. To ona sprawia, że konstrukcja jest stabilna i wytrzymała. Dlatego właśnie odpowiedni dobór geowłókniny to podstawa, bez względu na to, czy chodzi o domowy podjazd, czy publiczną drogę. W tym artykule opowiem Ci o jej funkcjach, najważniejszych cechach, dostępnych rodzajach i kryteriach wyboru geowłókniny pod nawierzchnię z kruszywa, a także wspomnę o obowiązujących normach.

Co geowłóknina robi w nawierzchni z kruszywa?

Geowłóknina w nawierzchni z kruszywa ma kilka zadań: oddziela warstwy, filtruje wodę, wzmacnia podłoże i chroni je. Właśnie dzięki tym cechom cała konstrukcja drogowa jest stabilna i trwała.

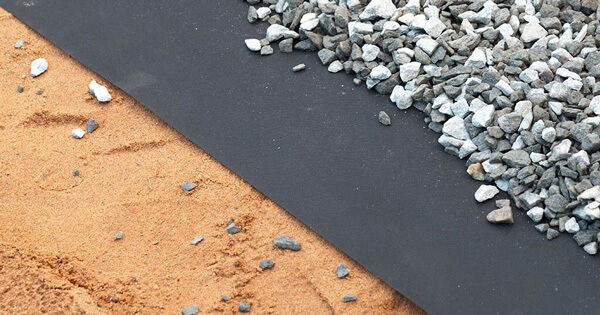

Jedną z jej najważniejszych ról jest separacja warstw. Geowłóknina skutecznie oddziela rodzimy grunt od kruszywa – czy to grysu, żwiru, czy tłucznia. Dzięki temu warstwy nie mieszają się ze sobą, a nawierzchnia utrzymuje swoją stabilność i nośność, bez wzajemnego „brudzenia się” materiałów.

Co więcej, geowłóknina doskonale radzi sobie z filtracją. Przepuszcza wodę, ale zatrzymuje drobinki gruntu. To zapobiega zamulaniu się warstwy drenażowej i pozwala wodzie sprawnie uciekać spod nawierzchni. Pamiętaj, że taka wodoprzepuszczalność w pionie powinna mieć co najmniej 55 l/m²s.

Geowłóknina to także świetne wzmocnienie podłoża. Dzięki niej obciążenia rozkładają się równomiernie, co zwiększa nośność i stabilność gruntu. Mniej ryzykujesz osiadaniem czy deformacjami nawierzchni, a co ciekawe, możesz pracować nawet na słabych gruntach, bez wydawania fortuny na ich wymianę.

Poza tym, geowłóknina chroni niższe warstwy konstrukcji przed uszkodzeniami mechanicznymi – tymi ostrymi krawędziami kruszywa, czy różnymi czynnikami środowiskowymi. Dr inż. Anna Nowak, ekspertka z Instytutu Badawczego Dróg i Mostów, trafnie podsumowuje: „Funkcje separacji i filtracji, które geowłóknina pełni, są nieocenione dla stabilności podłoża. Jeśli zminimalizujemy mieszanie się gruntu z kruszywem i zapewnimy sprawne odprowadzanie wody, możemy zapobiec szybkiemu osiadaniu i deformacjom nawierzchni”.

Co sprawia, że geowłóknina jest skuteczna, czyli na co zwrócić uwagę przy wyborze?

Na to, jak dobrze geowłóknina będzie działać, wpływają głównie jej właściwości mechaniczne i hydrauliczne, trwałość i odporność na środowisko. Warto dobrze poznać te parametry, żeby odpowiednio wybrać geowłókninę.

Odporność mechaniczna ma kilka wymiarów. Przykładowo, wytrzymałość na rozciąganie powinna wynosić od 7 do 30 kN/m, w zależności od tego, jak duże obciążenia przewidujesz. Odporność na przebicie statyczne, sprawdzane metodą CBR, musi mieć co najmniej 1500 N – to zabezpiecza materiał przed ostrym kruszywem. Do tego dochodzi wydłużalność przy zrywaniu, minimum 40%. Jest to ważne, jeśli podłoże ma tendencję do osiadania, bo geowłóknina dzięki temu pozostaje elastyczna i dopasowuje się do terenu.

Właściwości hydrauliczne są tak samo istotne, jeśli chodzi o filtrację i drenaż. Pamiętasz o wodoprzepuszczalności w pionie? Musi mieć co najmniej 55 l/m²s. Ważny jest też wymiar porów (O95 lub O90) – dopasuj go do wielkości kruszywa i gruntu rodzimego, żeby uniknąć zamulania i zachować sprawny drenaż.

Trwałość i odporność na czynniki zewnętrzne zapewniają geowłókninie długie życie. Musi być ona odporna na chemię i biologię – na przykład na kwasy humusowe czy mikroorganizmy w gruncie. Pamiętaj tylko, że jej odporność na promieniowanie UV jest ograniczona, więc podczas montażu trzeba ją chronić przed słońcem. Najczęściej spotkasz geowłókniny z polipropylenu (PP) albo poliestru (PET), a one różnią się wytrzymałością i tym, do czego się nadają.

Na koniec, ale równie ważne, są gramatura i grubość geowłókniny. Mają one bezpośredni wpływ na jej wytrzymałość mechaniczną i to, jak będzie oddzielać warstwy. Musisz dobrać je do konkretnego projektu i tego, jakie obciążenia przewidujesz.

Jaki typ geowłókniny najlepiej sprawdzi się pod nawierzchnię z kruszywa?

Jeśli myślisz o nawierzchni z kruszywa, najczęściej sięgniesz po geowłókniny nietkane – szczególnie igłowane lub spunbond. Dlaczego? Bo świetnie łączą separację, filtrację i wzmocnienie. Zanim jednak zdecydujesz, zobacz, czym różnią się główne typy geosyntetyków.

Geowłóknina nietkana (igłowana lub spunbond) powstaje przez mechaniczne spilśnianie włókien, co daje jej elastyczną i porowatą strukturę. Ma sporo zalet: świetnie separuje i filtruje, jest elastyczna, a do tego ma dobry stosunek ceny do jakości. To właśnie te cechy sprawiają, że idealnie nadaje się do oddzielania warstw, filtrowania wody oraz drenażu pod nawierzchniami z kruszywa.

Geowłóknina tkana to z kolei materiał zrobiony z tkanych włókien, dlatego jest bardzo wytrzymała na rozciąganie i ma stabilne wymiary. Stosuje się ją głównie do wzmacniania konstrukcji, na przykład skarp czy nasypów. Chociaż możesz jej użyć do separacji, jej struktura może nieco inaczej filtrować wodę niż geowłóknina nietkana.

Istnieją też geowłókniny kompozytowe, które łączą cechy różnych geosyntetyków – na przykład geowłókninę z geosiateką. Używamy ich w bardziej specjalistycznych projektach, gdzie potrzebujemy kilku funkcji naraz, jak wzmocnienie i drenaż. Wybór takiej geowłókniny ma sens, gdy warunki są naprawdę trudne.

Jeśli chodzi o typową geowłókninę pod nawierzchnię z kruszywa, czyli podjazd, drogę osiedlową czy parking, najczęściej polecamy geowłókninę nietkaną. Jej skuteczna separacja i filtracja, razem z elastycznością i odpornością na uszkodzenia od kruszywa, to po prostu idealne rozwiązanie.

Na co zwrócić uwagę, wybierając geowłókninę do konkretnego projektu nawierzchni z kruszywa?

Wybór geowłókniny do konkretnego projektu to trochę sztuka – musisz wziąć pod uwagę warunki gruntowe, rodzaj kruszywa, przewidywane obciążenia, wymagania dotyczące drenażu, trwałość i oczywiście budżet. Dopiero te wszystkie czynniki pozwolą Ci wybrać materiał idealnie dopasowany do Twojej inwestycji.

Zacznij od analizy warunków gruntowych na placu budowy. Sprawdź, jaki masz grunt rodzimy – czy to słabonośny, gliniasty, piaszczysty – i jak jest wilgotny. Dzięki temu ocenisz, czy potrzebujesz wzmocnić i ustabilizować podłoże. Przykład? Na słabonośnych gruntach na pewno przyda się geowłóknina o większej wytrzymałości.

Później pomyśl o rodzaju i granulometrii kruszywa, które trafi do nawierzchni. Wielkość kamieni i ich ostre krawędzie bezpośrednio wpływają na to, jak bardzo geowłóknina będzie musiała być odporna na przebicie. Im większe i ostrzejsze kruszywo, tym mocniejszy materiał będziesz potrzebować.

Przewidywane obciążenia eksploatacyjne to ważny czynnik, który pomoże Ci ustalić, jak wytrzymała mechanicznie musi być geowłóknina. Zastanów się, czy nawierzchnia będzie tylko dla pieszych, czy też dla samochodów, jaką ma klasę drogi i jaki będzie maksymalny nacisk na oś pojazdów. W końcu ścieżka rowerowa ma zupełnie inne potrzeby niż ruchliwy parking dla ciężarówek.

Wymagania dotyczące drenażu powiedzą Ci, jaka wodoprzepuszczalność jest potrzebna. Jeśli zależy Ci na szybkim odprowadzaniu wody z podbudowy, geowłóknina musi mieć wysoki współczynnik wodoprzepuszczalności. Tylko wtedy zapewnisz sprawną filtrację i unikniesz zbierania się wilgoci.

Same warunki aplikacji, czyli to, jak układasz geowłókninę, też mają znaczenie. Sprawdź, czy nie ma ryzyka uszkodzeń mechanicznych podczas montażu. Na koniec, wybierając geowłókninę do separacji warstw kruszywa, pomyśl o planowanej trwałości projektu i oczywiście o budżecie. Zawsze też radzę skonsultować się z projektantem albo specjalistą geotechnikiem – to gwarantuje najlepsze rozwiązanie.

Jakie normy i standardy trzeba znać, wybierając i stosując geowłókninę w budownictwie drogowym?

W Polsce i w całej Europie to, jak używamy geowłókniny w budownictwie drogowym, określają polskie normy PN-EN, specyfikacje techniczne GDDKiA i wytyczne IBDiM. Jeśli zaś w naszych przepisach są jakieś luki, często sięgamy po niemieckie normy DIN. Musisz przestrzegać tych wytycznych – to po prostu gwarantuje jakość i bezpieczeństwo konstrukcji.

Jeśli chodzi o polskie normy i specyfikacje, warto znać na przykład PN-EN 13249 – ona dokładnie opisuje, jakie właściwości powinny mieć geowłókniny drogowe. Jest też PN-EN 13250, która skupia się na geowłókninach do separacji i filtracji. Dodatkowo Specyfikacje Techniczne GDDKiA, np. ST D – 01.22, bardzo precyzyjnie określają wymaganą masę powierzchniową, wytrzymałość na rozciąganie i odporność na przebicie dla geowłóknin, które stosujemy w warstwach odprężających i wzmacniających pod asfaltem.

Instytut Badawczy Dróg i Mostów (IBDiM) też ma swoje wytyczne dotyczące roli geowłókniny w drogach. Generalnie, dopuszcza się geowłókniny igłowane, termozgrzewalne i kompozytowe, przeważnie z polipropylenu lub poliestru. A ponieważ w naszych przepisach czasem brakuje szczegółów, często sięgamy po niemieckie normy DIN, na przykład DIN 1054 i DIN 4017, które są świetnym wzorcem do projektowania konstrukcji wzmacnianych geosyntetykami.

Pamiętaj, że certyfikaty i aprobaty techniczne dla geowłóknin używanych w drogownictwie są absolutnie niezbędne. Potwierdzają, że produkt spełnia normy i można go bezpiecznie używać w określonych warunkach. Inż. Marek Kowalski, specjalista geotechnik, trafnie zauważa: „Dobrze dobrana geowłóknina to podstawa trwałości każdej nawierzchni z kruszywa. Bez niej, nawet najlepiej zbudowana droga może niestety szybko stracić swoje właściwości”.

Zgodnie z normami, geowłókniny drogowe muszą spełniać kilka typowych wymagań: masa powierzchniowa minimum 120 g/m², wytrzymałość na rozciąganie równa lub większa 12 kN/m, siła przebicia CBR powyżej 1,5 kN, a średnica efektywna porów O90 nie większa niż 110 µm. Stosując geowłókniny zgodne z tymi normami, masz pewność co do jakości i bezpieczeństwa całej konstrukcji. To po prostu mądra, długoterminowa inwestycja!

Geowłóknina pod kruszywo – co zyskasz, a co stracisz? Poznaj zalety i wady

Geowłóknina jako materiał separacyjny ma sporo do zaoferowania: skutecznie oddziela warstwy, wzmacnia podłoże i świetnie filtruje. Niestety, ma też swoje minusy, na przykład jest podatna na uszkodzenia mechaniczne i niezbyt odporna na promieniowanie UV. Ważne, żeby poznać obie strony medalu – wtedy dokonasz świadomego wyboru geowłókniny.

Zalety stosowania geowłókniny:

• Skuteczna separacja warstw: Geowłóknina oddziela grunt od kruszywa, zapobiegając ich mieszaniu i degradacji podbudowy.
• Odporność na odkształcenia: Materiał jest bardzo elastyczny, co sprawia, że wytrzymuje miejscowe ruchy gruntu bez uszkodzeń.
• Filtracja i przepuszczalność: Zapewnia sprawny drenaż, umożliwiając odpływ wody spod nawierzchni i jednocześnie chroniąc podłoże przed erozją.
• Wzmacnianie podłoża: Poprawia nośność i stabilność gruntu, równomiernie rozkłada obciążenia i zmniejsza ryzyko osiadania.
• Chroni przed erozją i osiadaniem: Zabezpiecza grunt przed wypłukiwaniem i powstrzymuje szybkie osiadanie warstw kruszywa.
• Trwałość i łatwy montaż: Geowłóknina jest odporna na mikroorganizmy i chemikalia, a do tego łatwo ją transportować i układać.

Wady stosowania geowłókniny:

• Podatność na uszkodzenia mechaniczne: Geowłóknina może ucierpieć od ostrych kamieni lub nieodpowiednich narzędzi podczas montażu, jeśli jej odporność na przebicie będzie za niska.
• Niska odporność na promieniowanie UV: Materiał trzeba chronić przed długotrwałym działaniem słońca, bo inaczej szybko straci swoje właściwości.
• Wymagania jakościowe: Zbyt słaba geowłóknina po prostu nie spełni swojego zadania; musisz dobrać odpowiednie parametry – przebicie, rozciąganie, wodoprzepuszczalność.
• Ograniczenia przy specyficznych gruntach: Czasem, zwłaszcza przy bardzo drobnych gruntach gliniastych, trzeba pomyśleć o innych geosyntetykach lub bardziej specjalistycznych rozwiązaniach.

Kiedy porównasz geowłókninę z innymi materiałami separacyjnymi, takimi jak papa bitumiczna czy folia, od razu zauważysz jej wyjątkowe zalety. To materiał, który doskonale łączy wysoką przepuszczalność wody z solidną odpornością mechaniczną, a to rzadkość. Zobaczmy kluczowe różnice w tabeli:

Podsumowując, dobrze dobrana geowłóknina to naprawdę wartościowa inwestycja, która mocno wpływa na to, jak długo Twoja nawierzchnia z kruszywa pozostanie trwała i stabilna. Musisz dokładnie przeanalizować funkcje, właściwości i rodzaj materiału, a potem dopasować go do specyfiki projektu – to po prostu przepis na budowlany sukces! Zawsze pamiętaj o przestrzeganiu wszystkich norm i standardów, bo to one gwarantują bezpieczeństwo i jakość. Jeśli masz pytania, śmiało skontaktuj się z naszymi specjalistami – chętnie pomogą Ci dobrać idealną geowłókninę pod nawierzchnię z kruszywa dla Twojego projektu.
