Zastanawiasz się, jak Twój dom może stać się naprawdę inteligentny? Instalacja elektryczna KNX to serce każdego nowoczesnego budynku i zaawansowanego systemu automatyki. To ona pozwala Ci w pełni kontrolować wszystkie najważniejsze funkcje: od oświetlenia i ogrzewania, przez rolety, aż po bezpieczeństwo.
Dziś inteligentny budynek przestaje być luksusem – staje się wręcz normą. W tym wszystkim KNX pełni ważną rolę. To otwarty, ustandaryzowany system, który tworzy solidną podstawę dla nowoczesnej automatyki, zapewniając Ci komfort, bezpieczeństwo i realne oszczędności energii.
W tym artykule pokażę Ci najważniejsze komponenty systemu, jego możliwości, jak wygląda proces instalacji i porównam KNX z innymi rozwiązaniami. Zobaczysz, jak technologia KNX może odmienić zwykły budynek w miejsce, które idealnie dopasuje się do Twojego życia czy pracy, będąc jednocześnie efektywne i ekonomiczne.
Czym jest instalacja elektryczna w technologii KNX?
Instalacja elektryczna w technologii KNX to nie jeden konkretny produkt, ale otwarty, międzynarodowy standard komunikacyjny dla inteligentnych budynków, zatwierdzony jako EN 50090, ISO/IEC 14543.
System KNX cieszy się światowym uznaniem, dzięki czemu jest kompatybilny z całą masą urządzeń od różnych producentów. Ta otwartość daje Ci elastyczność i swobodę wyboru sprzętu do swojej automatyki budynkowej.
Architektura systemu KNX jest zdecentralizowana, co oznacza, że każde urządzenie magistralne ma swój mikroprocesor i działa autonomicznie. Taka budowa gwarantuje wyjątkową niezawodność – awaria jednego elementu nie sprawi, że cały inteligentny budynek przestanie działać.
System potrafi pracować na różnych nośnikach, takich jak tradycyjna magistrala (przewód KNX), linia radiowa (KNX RF) czy sieć IP (KNX IP). Dzięki temu instalacja KNX jest elastyczna i da się ją dopasować do wielu typów budynków i infrastruktury.
„KNX Association opracowała standard, który stał się synonimem niezawodności i kompatybilności w automatyce budynkowej. To właśnie ta otwartość i standaryzacja sprawiają, że inwestycja w KNX jest bezpieczna i przyszłościowa” – mówi Jan Kowalski, certyfikowany integrator systemów KNX.
Jakie są podstawowe komponenty instalacji KNX?
Podstawowe komponenty instalacji KNX to po prostu te elementy, które budują i umożliwiają działanie całego systemu automatyki budynkowej, zapewniając komunikację i sterowanie.
Czym jest magistrala KNX i jaką pełni rolę w instalacji elektrycznej KNX?
Magistrala KNX pełni rolę głównego „nerwu” systemu, pozwalając na dwukierunkową komunikację między wszystkimi urządzeniami podłączonymi do instalacji elektrycznej KNX.
Ten specjalny przewód komunikacyjny przesyła tak zwane telegramy danych, które zawierają informacje o stanie czujników i polecenia dla aktorów. Zazwyczaj używa się przewodów typu TP (Twisted Pair), często w charakterystycznych zielono-czarnych kolorach, które są odporne na zakłócenia.
Pamiętaj, że prawidłowe ułożenie magistrali jest niezwykle ważne dla stabilności i niezawodności działania całej automatyki budynkowej. To ona stanowi fizyczne połączenie dla wszystkich komponentów systemu KNX.
Jakie urządzenia systemowe są niezbędne w instalacji elektrycznej KNX?
Urządzenia systemowe są niezbędne do prawidłowego zasilania i integracji instalacji elektrycznej KNX, umożliwiając jej rozbudowę i stabilne działanie.
Zasilacze KNX dostarczają niskie napięcie (29V DC) do magistrali oraz do wszystkich podłączonych do niej urządzeń. Gwarantują stabilne i nieprzerwane działanie systemu KNX, nawet w przypadku krótkotrwałych wahań napięcia.
Interfejsy i sprzęgacze KNX pełnią rolę łączników w rozbudowanych systemach. Umożliwiają integrację z innymi protokołami, takimi jak IP czy radiowe, oraz pozwalają na podział instalacji na segmenty, co zwiększa jej skalowalność i odporność na awarie.
Na przykład, sprzęgacz liniowy łączy dwie linie magistrali, zapewniając komunikację między nimi, jednocześnie izolując je elektrycznie. Interfejs IP pozwala na sterowanie systemem KNX z poziomu sieci komputerowej lub smartfona.
Jakie urządzenia magistralne wykorzystuje instalacja elektryczna KNX?
Urządzenia magistralne to sensory (czujniki) i aktory (urządzenia wykonawcze), czyli główne elementy, które zbierają dane i wykonują polecenia w instalacji elektrycznej KNX.
Sensory, czyli czujniki KNX, zbierają dane o otoczeniu, takie jak temperatura, obecność, ruch, jasność czy jakość powietrza. Dla przykładu, czujnik ruchu potrafi automatycznie włączyć oświetlenie w pomieszczeniu.
Aktory KNX wykonują polecenia odebrane z magistrali, sterując na przykład oświetleniem, roletami, systemami HVAC (ogrzewanie, wentylacja, klimatyzacja). Aktor oświetleniowy może ściemnić światło lub aktywować konkretny scenariusz świetlny.
Te urządzenia wymieniają między sobą telegramy, realizując złożone scenariusze automatyzacji. Ich wspólne działanie jest podstawą do dynamicznego i inteligentnego zarządzania budynkiem.
Jakie znaczenie ma oprogramowanie ETS w instalacji elektrycznej KNX?
Oprogramowanie ETS (Engineering Tool Software) jest absolutnie niezbędne do konfiguracji, programowania i parametryzacji całej instalacji elektrycznej KNX.
To narzędzie pozwala integratorom przypisywać fizyczne adresy urządzeniom, konfigurować ich parametry oraz tworzyć złożone funkcje i scenariusze automatyzacji. Bez niego system KNX po prostu nie mógłby wykorzystać swoich możliwości.
Oprogramowanie ETS jest licencjonowane przez KNX Association, co gwarantuje jego profesjonalizm i zgodność ze standardem. Istnieją różne wersje licencji, w zależności od potrzeb i wielkości projektu.
Jakie możliwości oferuje system KNX w automatyce budynkowej?
System KNX oferuje szeroki wachlarz funkcji i możliwości, które zmieniają budynki w inteligentne i efektywne środowiska.
Jak instalacja elektryczna KNX wspiera zintegrowane zarządzanie budynkiem?
Instalacja elektryczna KNX umożliwia kompleksowe i zintegrowane zarządzanie wszystkimi najważniejszymi aspektami budynku z jednego miejsca.
System łączy w sobie sterowanie oświetleniem (w tym scenariusze i ściemnianie), roletami i żaluzjami, systemami HVAC (ogrzewanie, wentylacja, klimatyzacja), a także kontrolę dostępu i monitoring energii. Wszystko to działa w pełnej harmonii, optymalizując zużycie mediów.
Wyobraź sobie, że rolety zasłaniają się automatycznie w upalne dni, albo temperatura w pomieszczeniu dopasowuje się do obecności użytkowników. To realnie zwiększa komfort użytkowania i przynosi znaczne oszczędności.
Jak instalacja elektryczna KNX zapewnia bezpieczeństwo komunikacji (KNX Secure)?
Instalacja elektryczna KNX zapewnia wysoki poziom bezpieczeństwa komunikacji dzięki standardowi KNX Secure, chroniąc Twoje dane przed nieuprawnionym dostępem i cyberatakami.
KNX Secure wykorzystuje zaawansowane szyfrowanie danych (AES 128), co gwarantuje poufność i integralność przesyłanych informacji. To wyjątkowo ważne w dobie coraz częstszych zagrożeń cyfrowych.
Ten standard chroni zarówno komunikację na magistrali (KNX IP Secure), jak i bezprzewodową (KNX Data Secure). Dzięki temu automatyka budynkowa jest bezpieczna na wielu poziomach, co przekłada się na Twój spokój.
Jak elastyczność i skalowalność charakteryzują instalację elektryczną KNX?
Instalacja elektryczna KNX wyróżnia się wyjątkową elastycznością i skalowalnością, pozwalając na łatwe dostosowanie i rozbudowę systemu w miarę zmieniających się potrzeb.
System możesz rozbudowywać – od prostych instalacji w małych mieszkaniach po zaawansowane systemy zarządzające całym budynkiem komercyjnym. Nie musisz wymieniać całej infrastruktury, gdy dodajesz nowe funkcje.
Elastyczność medium komunikacyjnego (zarówno przewodowego, jak i bezprzewodowego) ułatwia adaptację systemu do różnych typów obiektów, w tym tych już istniejących, gdzie układanie nowych kabli jest utrudnione.
Co oznaczają zaawansowane scenariusze automatyzacji dla instalacji elektrycznej KNX?
Zaawansowane scenariusze automatyzacji to złożone reguły i sekwencje działań, które instalacja elektryczna KNX może wykonywać na podstawie wymiany tak zwanych telegramów między urządzeniami.
Dzięki nim system reaguje autonomicznie na zmiany w otoczeniu lub ustalone harmonogramy. Na przykład, po wykryciu otwarcia okna system potrafi automatycznie wyłączyć ogrzewanie w danym pomieszczeniu.
Możliwość tworzenia takich scenariuszy znacząco zwiększa komfort i efektywność energetyczną inteligentnego budynku. Masz pełną dowolność w dostosowywaniu automatyzacji do swoich indywidualnych preferencji.
W jaki sposób instalacja elektryczna KNX umożliwia nowoczesne sterowanie i wizualizację?
Instalacja elektryczna KNX umożliwia nowoczesne sterowanie i wizualizację poprzez intuicyjne interfejsy i integrację z popularnymi rozwiązaniami smart home.
Sterowanie odbywa się za pomocą eleganckich paneli dotykowych, przełączników ściennych lub aplikacji mobilnych na smartfony i tablety. Masz pełną kontrolę nad swoim inteligentnym domem z dowolnego miejsca.
System integruje się również z asystentami głosowymi, takimi jak Google Assistant czy Amazon Alexa, a także z innymi systemami, np. Philips Hue dla oświetlenia. To wszystko zapewnia maksymalny komfort i prostotę obsługi.
Jak instalacja elektryczna KNX wpływa na efektywność energetyczną?
Instalacja elektryczna KNX wyraźnie wpływa na efektywność energetyczną budynku, co przekłada się na znaczne zmniejszenie kosztów eksploatacji.
Inteligentne zarządzanie energią polega na optymalizacji pracy oświetlenia i systemów HVAC (ogrzewanie, wentylacja, klimatyzacja). System KNX dopasowuje ich działanie do rzeczywistych potrzeb, na przykład wyłączając światło w pustych pomieszczeniach.
Dzięki precyzyjnemu sterowaniu i możliwości tworzenia scenariuszy oszczędnościowych, instalacja KNX minimalizuje marnotrawstwo energii. To sprawia, że Twój inteligentny budynek staje się bardziej ekologiczny i ekonomiczny.
Jakie są podstawowe kroki instalacji elektrycznej KNX?
Podstawowe kroki instalacji elektrycznej KNX to kompleksowy proces – od projektu, aż po uruchomienie – który gwarantuje prawidłowe i efektywne działanie systemu.
Dlaczego projektowanie instalacji elektrycznej KNX jest tak ważne?
Projektowanie instalacji elektrycznej KNX jest niezwykle ważne, bo to właśnie na tym etapie definiujesz wszystkie funkcjonalności i układ systemu.
Szczegółowy projekt uwzględnia rozmieszczenie urządzeń, trasę okablowania oraz precyzyjnie określa wszystkie funkcje automatyki budynkowej. To on zapewnia spójność i poprawność działania całej instalacji KNX.
Rola certyfikowanych projektantów jest tu absolutnie kluczowa, by stworzyć optymalny i bezpieczny plan. Dobrze przemyślany projekt to podstawa sukcesu każdej inteligentnej instalacji.
Jak przebiega ułożenie okablowania w instalacji elektrycznej KNX?
Ułożenie okablowania w instalacji elektrycznej KNX polega na precyzyjnym prowadzeniu przewodów magistrali i okablowania teletechnicznego zgodnie z projektem.
Przewody magistrali KNX muszą być prowadzone tak, aby zabezpieczyć je przed uszkodzeniami i zakłóceniami. Często używa się do tego peszli lub dedykowanych kanałów kablowych.
Pamiętaj, że oprócz okablowania przewodowego istnieją też rozwiązania radiowe KNX, które sprawdzą się w miejscach, gdzie prowadzenie kabli jest trudne lub niemożliwe.
Na czym polega montaż urządzeń w instalacji elektrycznej KNX?
Montaż urządzeń w instalacji elektrycznej KNX to fizyczne umieszczanie wszystkich komponentów systemu w miejscach wskazanych w projekcie.
Dotyczy to przełączników, czujników, aktorów, zasilaczy oraz paneli sterujących. Każdy element trzeba zamocować stabilnie i zgodnie z instrukcją producenta, aby zapewnić bezpieczeństwo i estetykę.
Prawidłowy montaż jest niezbędny do dalszego etapu programowania i bezbłędnego działania systemu KNX.
Jakie są etapy programowania i konfiguracji instalacji elektrycznej KNX z użyciem ETS?
Programowanie i konfiguracja instalacji elektrycznej KNX z użyciem oprogramowania ETS to serce całego procesu, gdzie system ożywa i otrzymuje swoje funkcjonalności.
Na tym etapie integrator importuje aplikacje producentów urządzeń, przypisuje im adresy fizyczne i konfiguruje ich parametry. Tworzy się tu również scenariusze, automatyzacje i powiązania między urządzeniami.
Oprogramowanie ETS wymaga posiadania odpowiedniej licencji i specjalistycznej wiedzy. Pozwala ono na precyzyjne dostrojenie inteligentnego budynku do potrzeb użytkownika.
Dlaczego testowanie i uruchomienie są ważne dla instalacji elektrycznej KNX?
Testowanie i uruchomienie są niezwykle ważne dla instalacji elektrycznej KNX, bo to właśnie wtedy sprawdzamy poprawność działania całego systemu i upewniamy się, że będzie niezawodny.
Proces obejmuje sprawdzenie komunikacji między wszystkimi urządzeniami, testowanie zaprogramowanych funkcji i scenariuszy. Wszelkie wykryte błędy są korygowane na bieżąco.
Po pozytywnym przejściu testów system jest oficjalnie uruchamiany i przekazywany Tobie. To ostatni etap przed pełnym oddaniem inteligentnego budynku do użytku.
Jakie są zalety i wady systemu KNX w porównaniu do innych rozwiązań automatyki budynkowej?
System KNX ma swoje zalety i wady, które warto rozważyć, wybierając rozwiązanie do automatyki budynkowej, zwłaszcza porównując go z innymi dostępnymi technologiami.
Jakie są główne zalety systemu KNX w automatyce budynkowej?
Główne zalety systemu KNX sprawiają, że jest on często wybierany do wielu zaawansowanych projektów automatyki budynkowej:
- Otwarty, znormalizowany standard: KNX to otwarty, międzynarodowy standard, co zapewnia szeroką kompatybilność urządzeń wielu producentów oraz łatwą rozbudowę systemu w przyszłości.
- Architektura rozproszona (zdecentralizowana): Każde urządzenie działa autonomicznie, co sprawia, że system jest bardzo niezawodny – awaria jednego elementu nie wpływa na funkcjonowanie pozostałych części instalacji elektrycznej KNX.
- Skalowalność i elastyczność: System KNX możesz stopniowo rozbudowywać i dostosowywać do rosnących potrzeb, od małych instalacji domowych po rozbudowane systemy zarządzające dużymi obiektami komercyjnymi.

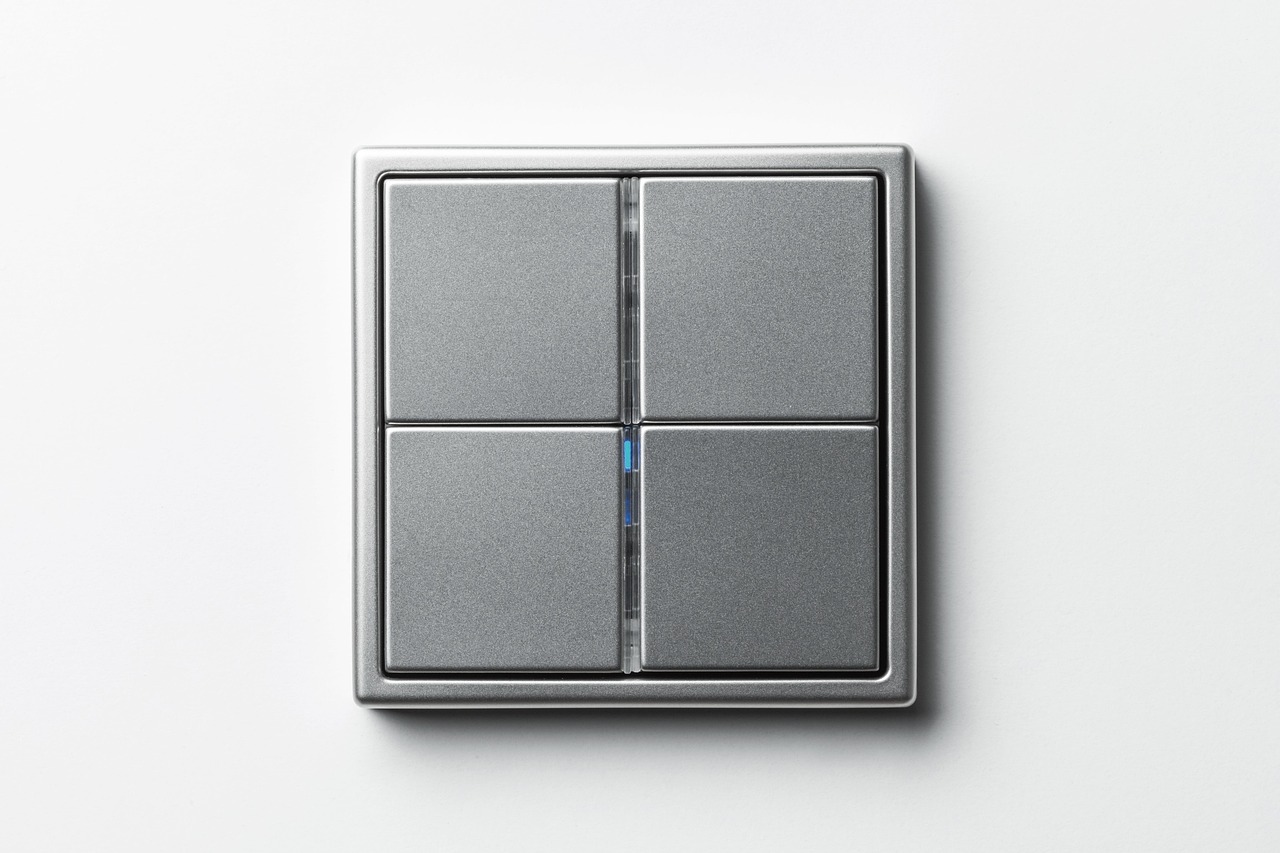

- Szeroka gama urządzeń: Dostępna jest bardzo szeroka gama urządzeń (klawisze, czujniki, panele) od wielu producentów, co pozwala dopasować funkcjonalność i design do Twoich indywidualnych wymagań estetycznych i technicznych.
- Integracja wielu funkcji: KNX umożliwia zarządzanie oświetleniem, ogrzewaniem, klimatyzacją, wentylacją, roletami, alarmem i innymi systemami w jednej, spójnej infrastrukturze.
- Bezpieczeństwo komunikacji: Wysoki poziom bezpieczeństwa danych gwarantuje szyfrowana komunikacja (KNX Secure) oraz profesjonalna instalacja przez certyfikowanych integratorów, chroniąc Twój inteligentny budynek przed zagrożeniami.
- Efektywność energetyczna: Inteligentne zarządzanie energią (na przykład automatyczne wyłączanie oświetlenia, optymalizacja pracy klimatyzacji) pozwala znacznie zmniejszyć koszty eksploatacji budynku.
- Prostota obsługi (po konfiguracji): Po prawidłowej konfiguracji przez specjalistę, obsługa systemu jest intuicyjna i prosta, często realizowana za pomocą paneli dotykowych lub aplikacji mobilnych.
„Inwestując w KNX, inwestujemy w przyszłość. Jego otwartość i zdolność do integracji z praktycznie każdym urządzeniem na rynku to nieoceniona zaleta, której nie oferuje żaden inny standard w takim stopniu” – podkreśla dr inż. Anna Nowak, ekspertka do spraw automatyki przemysłowej.
Jakie są wady systemu KNX w kontekście instalacji elektrycznej?
Wady systemu KNX wynikają głównie z jego zaawansowania i profesjonalnego charakteru, co dla niektórych może być pewną barierą:
- Wysoki koszt początkowy: Inwestycja początkowa w instalację elektryczną KNX jest stosunkowo wysoka, zarówno ze względu na droższy sprzęt, jak i potrzebę zatrudnienia certyfikowanych, doświadczonych instalatorów.
- Złożoność konfiguracji: Programowanie systemu wymaga specjalistycznej wiedzy i dostępu do licencjonowanego oprogramowania (ETS Software), przez co samodzielna rozbudowa lub modyfikacja może być trudna dla przeciętnego użytkownika.
- Mniejsza dostępność dla „zrób to sam”: W porównaniu do innych rozwiązań smart home, KNX jest mniej przyjazny dla użytkowników chcących samodzielnie konfigurować system, co ogranicza jego popularność wśród hobbystów.
- Potencjalny limit czasu reakcji: W przypadku bardzo dużych instalacji z wieloma urządzeniami może pojawić się nieznaczne opóźnienie w działaniu systemu, choć w typowych zastosowaniach domowych zazwyczaj nie ma to większego znaczenia.
Jak wypada instalacja elektryczna KNX w porównaniu z alternatywnymi systemami, takimi jak Loxone czy Grenton?
Instalacja elektryczna KNX różni się od alternatywnych systemów automatyki budynkowej, takich jak Loxone czy Grenton, pod wieloma ważnymi względami, które wpływają na elastyczność i koszt.
Poniższa tabela porównuje główne cechy systemów, aby ułatwić zrozumienie różnic:
| Cecha | KNX | Loxone / Grenton (systemy dedykowane) |
|---|---|---|
| Otwartość | Otwarty, wieloproducentowy standard; urządzenia od różnych firm są ze sobą kompatybilne. | Często opierają się na własnych, zamkniętych rozwiązaniach danego producenta. |
| Architektura | Zdecentralizowana; każde urządzenie działa niezależnie, wysoka niezawodność. | Często scentralizowana; awaria centralnego serwera może wpłynąć na cały system. |
| Skalowalność | Bardzo wysoka; od małych mieszkań po kompleksowe obiekty. | Zazwyczaj ograniczona przez jedną platformę. |
| Koszt | Zazwyczaj wyższy koszt początkowy (urządzenia i certyfikowani integratorzy). | Mogą oferować niższe koszty początkowe. |
| Instalacja | Wymaga udziału certyfikowanych integratorów z licencją ETS. | Możliwa większa samodzielna rozbudowa przez użytkownika. |
| Funkcjonalność | Bardzo szeroka funkcjonalność i możliwości integracji z niemal każdym systemem. | Choć zaawansowane, mogą mieć węższy zakres natywnej integracji. |
| Prostota obsługi | Konfiguracja złożona, wymaga specjalistycznej wiedzy. Obsługa dla użytkownika końcowego – bardzo prosta. | Często oferują prostszą konfigurację, ale mogą być mniej profesjonalne w wykonaniu. |
Podsumowanie: Czy instalacja elektryczna KNX to profesjonalny standard automatyki budynkowej?
Instalacja elektryczna KNX to bez wątpienia profesjonalny standard automatyki budynkowej, ceniony za niezawodność, elastyczność i wszechstronność w zarządzaniu inteligentnym budynkiem.
To rozwiązanie jest idealne dla wymagających inwestycji, gdzie priorytetem jest długoterminowa stabilność, bezpieczeństwo i możliwość integracji wielu systemów. KNX Association nieustannie rozwija ten standard.
Główne ograniczenia to wyższy koszt początkowy oraz konieczność zatrudnienia doświadczonego integratora do projektowania i programowania systemu KNX. To po prostu nie jest rozwiązanie dla każdego, kto szuka najniższej ceny.
Dla mniejszych instalacji lub użytkowników z mniejszym budżetem, systemy dedykowane (na przykład Loxone, Grenton) mogą okazać się lepszym wyborem. Oferują one niższy koszt i większą łatwość samodzielnej rozbudowy.
Mimo to instalacja elektryczna KNX wnosi niezrównaną wartość do komfortu, bezpieczeństwa i efektywności energetycznej inteligentnych budynków. To inwestycja w przyszłość, która procentuje przez lata, dostarczając inteligentny dom na najwyższym poziomie.
